空气能学校热水系统解决方案

2018-4-13 16:36:28点击:
一、循环制热
 当水箱水温T1≤设定温度-5℃,P1水泵开启,风机运行,开启压缩机;如检测到水箱水温≥设定温度,压缩机停止,风机停止,关闭P1水泵;
二、补水设置
   ①当水箱处于低水位时,打开补水阀DCF1补水,循环水泵关,风机关,压机关;
   ②当水箱水位高于低水位界限时,循环泵开,风机开,压缩机开,循环加热。同时补水阀根据设定的补水温度进行补水设定:水箱温度≥设定温度时,补水阀开,进行补水;
   ③当水箱水位处于高水位时,停止补水。当高水位已经吸合过,在高水位断开时,并不马上补水,要等到水箱水位低于中水位时,进行补水;
三、辅助电加热开启条件:
   ①系统工作在制热水状态;
   ②水箱温度≤设定温度-5℃;
   ③环境温度≤2℃(可根据使用情况设定),以上条件同时满足则辅助电加热开启;
四、辅助电加热关闭条件
   ①强制制冷状态;
   ②水箱温度≥设定温度;以上条件同时满足任意一条,则辅助电加热关闭;
五、供水回水控制
   在设定时间内,当室内回水管T2≤40℃(可根据使用情况设定)时,P2水泵启动,当T2≥45℃(可根据使用情况设定)时,P2水泵关闭,用于保证室内供水一开即热;
六、其他
    ①主机在运行状态下会产生冷凝水,冷凝水可通过管道排放至雨水或污水管道;
    ②强电、弱电需分开接线,以防相互干扰,造成主机无法正常运行,控制器的安装位置应避免周边有强电干扰,且暴露在空气中的线缆需安装线管保护,
    ③热泵主机的安装应避免周围环境有矿物油,酸性气体、碱性气体等腐蚀性气体较多的地方,以免影响机组换热及使用寿命;

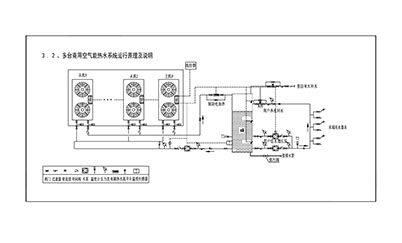

    ④原理图不代表实际连接图。
